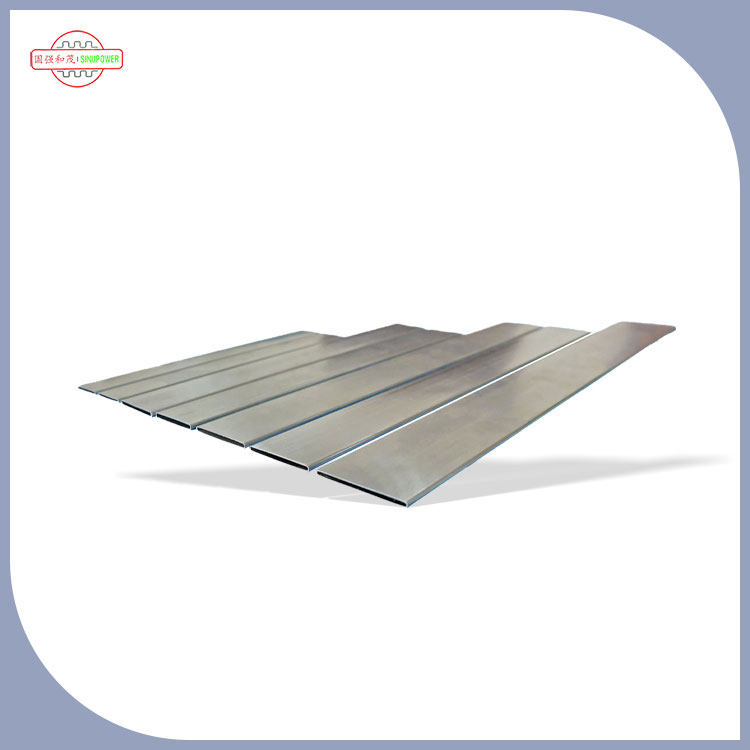

Conexiune rezistentă la scurgeri sudată cu laser

Pentru producătorii auto HVAC, fiabilitatea miezului încălzitorului începe cu integritatea cusăturii tubului.Sinupower– un dedicatProducătorde componente termice din aluminiu de precizie – produceConexiune rezistentă la scurgeri sudată cu laserfolosind tehnologia laser cu fibră de mare putere. Acest proces creează o cusătură de sudură continuă, omogenă, care elimină căile de scurgere obișnuite în tuburile sudate prin rezistență sau sudate mecanic. Profilul aplatizat de tip B maximizează suprafața pentru transferul de căldură, în timp ce cusătura sudată cu laser asigură integritatea structurală sub ciclul termic și presiunea lichidului de răcire. Rezultatul: miezuri de încălzire care funcționează fiabil pe toată durata de viață a vehiculului. Ca liderproducător de tuburi de miez de încălzire, Sinupower deservește furnizorii auto HVAC la nivel global cu soluții fiabile, rezistente la scurgeri.

De ce este importantă sudarea cu laser pentru tuburile cu miez de încălzire

Sinupower'sConexiune rezistentă la scurgeri sudată cu lasereste fabricat folosind un proces care oferă avantaje măsurabile față de metodele convenționale de fabricare a tuburilor:

Performanță fără scurgeri

• Sudarea cu laser produce o cusătură de sudură continuă, omogenă, fără porozitate sau micro-fisuri – eliminând modul de defectare primară a miezurilor de încălzire.
• Adâncimea constantă de penetrare a sudurii (de obicei 0,5–1,2 mm) asigură că îmbinarea se potrivește sau depășește rezistența materialului de bază.
• Testarea scurgerilor de heliu pe fiecare lot de producție verifică ratele de scurgere sub 0,5 g/an per tub.
• Nu este necesar material de umplutură post-sudare, eliminând riscul de reziduuri de flux sau fragilizare a aliajului de brazare.

Eficiență superioară a transferului de căldură

• Profilul aplatizat de tip B mărește raportul suprafață-volum, permițând un transfer mai rapid de căldură de la lichidul de răcire la aerul din cabină.
• Orificiul intern neted minimizează rezistența la curgere și căderea de presiune pe miezul încălzitorului.
• Grosimea uniformă a peretelui (toleranță ±0,05 mm) asigură o conductivitate termică constantă pe toată lungimea tubului.

Durabilitate sporită sub ciclism termic

• Sudarea cu laser creează o legătură metalurgică care rezistă expansiunii și contracției termice repetate, fără crăpare prin oboseală.
• Compatibil cu aliajele de aluminiu AA3003 și AA3102, alese pentru conductivitate termică excelentă (200–220 W/m·K) și formabilitate.
• Validat pentru peste 10.000 de cicluri termice de la -40°C la +120°C, fără degradarea sudurii.

Fabricare curată, fără flux

• Sudarea cu laser elimină nevoia de flux sau pastă de lipire, reducând riscul de contaminare și simplificând asamblarea în aval.
• Fără stropi de sudură sau oxidare la suprafață – tuburile sunt gata pentru atașarea aripioarelor și lipirea colectorului imediat după sudare.
• Geometria constantă a cordonului de sudură permite inserarea automată a aripioarelor și stivuirea miezului fără probleme de aliniere.

Tub de tip B sudat cu laser vs. tub cu cusătură convențional

Procesul de fabricație – de la bobină la tubul finit

Producția deConexiune rezistentă la scurgeri sudată cu laserurmează un proces strâns controlat în șase etape de la bobina până la tubul finit:

Pasul 1 – Selectarea materialului

• Materiale de bază: aliaje de aluminiu AA3003 și AA3102, selectate pentru conductivitate termică, formabilitate și compatibilitate cu lipire.
• Stoc de bobine de intrare testat pentru compoziția chimică și calitatea suprafeței.
• Interval de grosime a materialului: 0,20 mm până la 0,60 mm, în funcție de cerințele aplicației.

Pasul 2 – Formarea benzii

• Banda de aluminiu este laminată într-un profil de tip B - secțiunea transversală aplatizată, ovală, caracteristică tuburilor de miez de încălzire.
• Matrițele de formare cu precizie asigură dimensiuni constante ale profilului pe toată lungimea bobinei.
• Măsurarea laser în linie monitorizează geometria profilului pentru a menține toleranțele.

Pasul 3 – Sudarea cu laser

• Laserul cu fibră de mare putere (1–3 kW) furnizează energie concentrată cusăturii tubului, creând o sudură în gaura cheii cu penetrare adâncă și lățime îngustă.
• Gazul de protecție (argon sau heliu) protejează bazinul de sudură de oxidare.
• Monitorizarea în timp real a sudurii urmărește adâncimea de penetrare, lățimea sudurii și porozitatea – respingând automat secțiunile în afara specificațiilor.

Pasul 4 – Recoacerea cusăturii de sudură

• Recoacere post-sudare localizată ameliorează stresul rezidual în zona de sudură fără a afecta temperarea materialului de bază.
• Se asigură că zona de sudură are o ductilitate și o formabilitate similare cu restul tubului.

Pasul 5 – Dimensiunea și tăierea la lungime

• Tuburile sunt calibrate la dimensiunile finale printr-o serie de matrițe de dimensionare.
• Tăiați la lungimile specificate de client folosind echipamente de tăiere sau forfecare de precizie.
• Capetele sunt debavurate și pregătite pentru inserarea aripioarelor sau atașarea capului.

Pasul 6 – Testare de scurgeri 100%.

• Fiecare tub este supus unui test de scurgere prin spectrometrie de masă cu heliu pentru a verifica performanța etanșeității.
• Criteriu de acceptare: ≤0,5 g/an scurgere.
• Tuburile care eșuează testul sunt respinse automat – asigurându-se că zero tuburi defecte părăsesc linia de producție.

Focus pe aplicație – Miezuri de încălzire pentru HVAC auto

Ca un de încredereFurnizor de tuburi centrale de încălzire auto, produsele Sinupower sunt implementate pe mai multe platforme de vehicule:

Aplicații primare

• Sisteme HVAC pentru vehicule de pasageri:Componentă de bază pentru încălzirea cabinei la sedanuri, SUV-uri și camioane ușoare.
• Controlul climatizării vehiculelor comerciale:Miezuri de încălzire grele pentru camioane, autobuze și echipamente de teren.
• Managementul termic al vehiculelor electrice:Integrat în sistemele de încălzire EV (pompă de căldură sau configurații de încălzire rezistivă).
• Unități de tratare a aerului HVAC:Folosit în aplicații de încălzire în clădiri și industriale, unde sunt necesare schimbătoare de căldură compacte, rezistente la scurgeri.

Puncte de integrare în ansamblul miezului încălzitorului

• Tuburile sunt introduse între stivele de aripioare și expandate sau lipite pentru a forma blocul de miez.
• Capetele tuburilor sunt conectate la colectoarele de intrare/ieșire prin lipire sau îmbinare mecanică.
• Lichidul de răcire (lichid de răcire a motorului sau lichid de încălzire EV) curge prin interiorul tubului, în timp ce aerul trece prin exteriorul cu aripioare.
• Transferul de căldură are loc de la fluid prin peretele tubului și aripioare la aerul din cabină.

Compatibilitate cu procesele de asamblare

• Tuburile noastre sunt compatibile atât cu lipirea în atmosferă controlată (CAB) cât și cu procesele de lipire în vid.
• Cusătura de sudură netedă, fără oxizi, nu necesită curățare suplimentară înainte de lipire - reducând etapele procesului și riscurile de contaminare.
• Profilele și lungimile tuburilor pot fi personalizate pentru a se potrivi cu geometriile specifice ale miezului și cerințele platformei vehiculului.

Certificari de calitate si standarde de fabricatie

Procesele de fabricație ale Sinupower funcționează sub următoarele sisteme certificate:

📋 Copii certificate complete disponibile la cerere.

Proprietate intelectuală

• 2 brevete de invenție– inclusiv un sistem brevetat de poziționare de sudare cu laser pentru tuburi de tip B.
• 15 brevete de proiectare– acoperind profile unice ale tuburilor și geometrii ale miezului încălzitorului.
• 16 brevete de model de utilitate– concentrat pe îmbunătățirea proceselor de formare și sudare a tuburilor.

Capacități de personalizare pentru tubulatura de miez al încălzitorului

Personalizare dimensională

• Lățimea tubului:12 mm până la 40 mm (specificat de client)
• Înălțimea tubului:1,5 mm până la 5,0 mm (profil aplatizat)
• Grosimea peretelui:0,20 mm până la 0,60 mm
• Lungime:100 mm până la 2.000 mm (tăiat la lungime per comandă)
• Toleranţă:±0,05 mm pe dimensiuni critice

Opțiuni de aliaj și acoperire

• AA3003:Aliaj standard – conductivitate termică bună și formabilitate, rezistent la coroziune.
• AA3102:Varianta cu rezistență mai mare – potrivită pentru aplicații cu presiune mai mare sau mai solicitante.
• Tratamentul suprafeței:Acoperire opțională cu fulgi de zinc sau acoperire de conversie pentru rezistență sporită la coroziune.

Opțiuni pentru formularul final

• Tăiere pătrată– standard pentru inserarea antetului
• Capetele teșite– pentru asamblare și montare mai ușoară a etanșării
• Capetele extinse– pentru conexiuni mecanice de cap
• Profiluri de capăt personalizate– pe desen pentru client

Procesul de dezvoltare

1. Depunerea cerinței:Clientul furnizează specificații, desene sau obiective de performanță.
2. Analiza de fezabilitate:Echipa de ingineri evaluează materialul, profilul și parametrii de sudare.
3. Design scule:Matrice de formare și sudură fabricate intern.
4. Executare prototip:Până la 100 de bucăți pentru validarea clientului - doar costul matriței.
5. Productie:Fabricare la scară completă cu PPAP Nivel 3 disponibil.
6. Livrare:Expedieri programate cu certificate de materiale si rapoarte de inspectie.

Asigurarea calității – Cum asigurăm calitatea de încredere a sudurii

Fiecare lot deConexiune rezistentă la scurgeri sudată cu lasereste supus cadrului nostru riguros de control al calității:

Controlul materiilor prime

• Bobine de aluminiu provenite de la topitorii certificate ISO 14001, cu trasabilitate completă a materialului.
• Inspecție de intrare: compoziția chimică (OES), calitatea suprafeței și verificarea grosimii.

Controale în proces

• Formare:Monitorizare în timp real a dimensiunilor cu control feedback pentru a menține acuratețea profilului.
• sudare cu laser:Puterea, viteza și fluxul de gaz de protecție monitorizate continuu. Calitatea cusăturii de sudură verificată prin tomografie cu coerență optică inline (OCT).
• Recoacere:Recoacere prin inducție localizată cu monitorizare a temperaturii pentru a asigura o structură consistentă a granulelor în zona de sudură.

Inspecția finală

• Dimensiune:OD, lățimea, înălțimea și grosimea peretelui măsurate la 3 puncte per tub.
• Test de scurgere:Spectrometrie de masă cu heliu – 100% tuburi, ≤0,5 g/an.
• Verificarea sudurii:Verificarea vizuală și microscopică a continuității cusăturii de sudură.
• Mecanic:Teste de tracțiune și de spargere pe lot de tratament termic.

Aceste proceduri asigură că fiecare transport îndeplinește cerințele riguroase de calitate ale aplicațiilor HVAC auto.

Sustenabilitate și conformitate cu mediu

Eficiență energetică

• Sudarea cu laser consumă mult mai puțină energie decât operațiunile tradiționale ale cuptorului de lipire – reducând amprenta noastră de carbon.
• Tehnologia arzătoarelor regenerative în procesele de recoacere reduce consumul de gaz cu 18%.

Reciclarea și reducerea deșeurilor

• Utilizarea materialului în proporție de 98% – toate deșeurile de aluminiu sunt separate și returnate la reciclatori autorizați.
• Nu se utilizează nici un flux sau pastă de lipire în procesul de sudare, eliminând fluxurile de deșeuri periculoase.

Conformitate

• Conform RoHS – fără substanțe restricționate în materiale sau procese.
• Conform REACH – toate aliajele și substanțele chimice de procesare îndeplinesc standardele de mediu actuale ale UE.

Întrebări frecvente despre tuburile de miez de încălzire sudate cu laser

Contactați Sinupower – Heater Core Tubing Solutions

Sinupower oferăConexiune rezistentă la scurgeri sudată cu lasercare permite producătorilor auto HVAC să producă miezuri de încălzire cu fiabilitate superioară, performanță termică constantă și costuri totale de producție mai mici. Invităm OEM-urile, furnizorii HVAC de nivel 1 și producătorii de miezuri de încălzire să ne contacteze pentru mostre, fișe tehnice sau o revizuire de proiectare în colaborare.
