Abstract
Când un condensator are performanțe slabe, simptomele par familiare: consum mai mare de energie, temperaturi instabile la ieșire, curățare frecventă, scurgeri premature și tipul de zgomot de vibrație care continuă să apară în cel mai rău moment posibil. OTub condensator rotund de tip Deste adesea ales în modelele de condensatoare compacte, deoarece ajută la echilibrarea a trei nevoi concurente: utilizarea suprafeței de transfer de căldură, stabilitatea fluxului și robustețea mecanică într-o amprentă limitată. În acest articol, detaliez ce nu merge de obicei bine în condensatoarele din lumea reală, ce înseamnă de obicei intenția de design „D-type + rotund”, ce trebuie să specificați pentru a evita greșelile de aprovizionare și cum să vă gândiți la durabilitate (coroziune, murdărire, vibrații) înainte ca tubul să ajungă vreodată la magazinul dumneavoastră.
Cuprins
- Contur dintr-o privire
- Ce probleme încearcă să rezolve cumpărătorii?
- Ce este un tub condensator rotund de tip D în practică?
- Unde se potrivește cel mai bine în sistemele de condensare?
- Ce să specificați astfel încât performanța să se potrivească cu desenul
- Cum să te gândești la coroziune, murdărire și vibrații
- Întrebări ale furnizorului care împiedică reprelucrarea costisitoare
- Tabel de selecție și depanare
- FAQ
- Gânduri de închidere
Contur dintr-o privire
- Primul:identificați punctul de durere (spațiu, cădere de presiune, vibrație, coroziune, murdărire sau randamentul de asamblare).
- Apoi:confirmați ce înseamnă „Tipul D” pentru construcția dvs. (profil, formă de capăt, interfață tub la antet sau geometrie de ambalare).
- Următorul:blocați specificațiile care conduc la rezultate reale (dimensiuni, toleranță, aliaj/material, curățenie, metodă de testare).
- In sfarsit:aliniați-vă cu un furnizor care poate dovedi consecvența prin înregistrările de inspecție și controale de proces - nu doar o pagină de catalog.
Ce probleme încearcă să rezolve cumpărătorii?
Majoritatea oamenilor nu merg la cumpărături pentru aTub condensator rotund de tip Dpentru ca suna misto. O fac pentru că ceva doare - de obicei cost, timp de funcționare sau ambele. Iată punctele dureroase pe care le văd cel mai des atunci când echipele evaluează opțiunile de tuburi pentru funcționarea condensatorului:
- Spațiul este îngust:zona bobinei este restrânsă, dar obiectivele de capacitate rămân aceleași.
- Căderea de presiune este în creștere:pompele/ventilatoarele lucrează mai mult, iar consumul de energie crește.
- Murdărie și detartrare:performanța arată bine la punere în funcțiune, apoi scade după săptămâni sau luni.
- Oboseala prin vibrații:Suporturile tuburilor sunt „destul de bune” până când rezonanța apare sub anumite sarcini.
- Surprize de coroziune:sistemele mixte cu metale, schimbările chimice ale apei sau mediile de coastă scurtează viața.
- Probleme de randament la asamblare:derive dimensională mică provoacă defecte de lipire/sudare, scurgeri sau reprelucrare.
- Volatilitatea timpului de livrare:aveți nevoie de aprovizionare previzibilă și de calitate repetabilă, nu de un lot unic care arată perfect.
Cea mai bună alegere a tubului este cea care vă reduce profilul de riscpentru condițiile dvs. reale de funcționare. De aceea ar trebui să vorbim despre ceea ce implică de obicei „tipul D” înainte de a vorbi despre „transfer mai bun de căldură”.

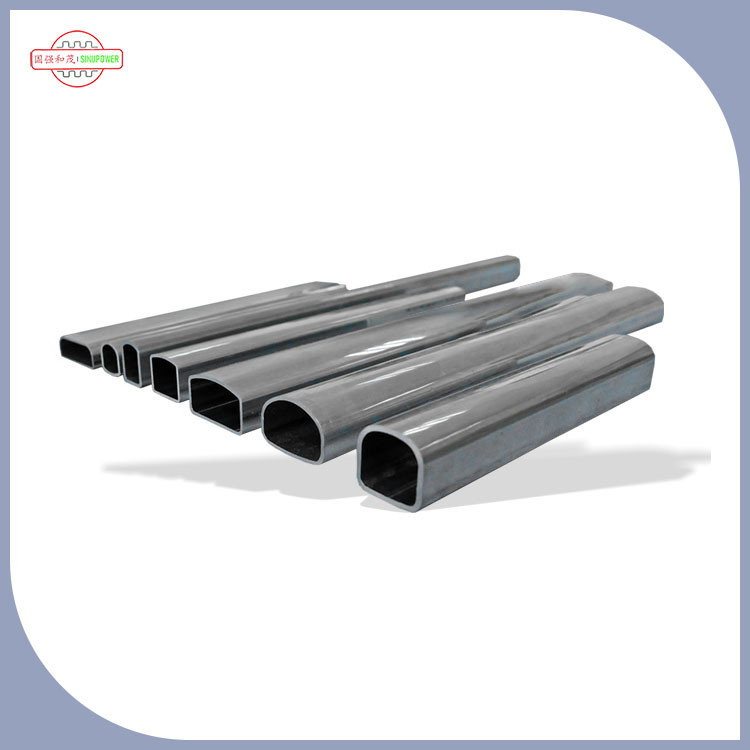

Ce este un tub condensator rotund de tip D în practică?
Denumirea poate fi confuză, deoarece „tipul D” este utilizat diferit în diferite industrii. În multe modele de condensatoare, „tipul D” semnalează adesea o alegere a geometriei sau a interfeței menite să îmbunătățească stabilitatea împachetarii, contactului sau ansamblului, menținând în același timp comportamentul fluxului mai aproape de ceea ce v-ați aștepta de la un pasaj rotund.
Definiția mea practică: A Tub condensator rotund de tip Deste în mod obișnuit conceput pentru a menține fluidul fluxului fluid (un avantaj cheie al căilor de curgere rotundă) în timp ce introduce o caracteristică plată sau indexată controlată (intenția „D”) care ajută la plasare, spațiere, îmbinare între tub și colector sau utilizarea zonei de contact, în special în bobine compacte.
De ce contează asta? Deoarece multe probleme de „performanță” ale condensatoarelor nu sunt cauzate de teoria transferului de căldură, ele sunt cauzate de variațiile de fabricație și de condițiile de teren. Un tub care este mai ușor de poziționat, mai ușor de îmbinat și mai puțin sensibil la stivuirea dimensională minoră poate valora mai mult decât un mic câștig de eficiență teoretic.
Dacă evaluați acest tip de tub, nu întrebați doar „Este rotund?” Întrebați:Ce parte a construcției mele devine mai stabilă sau mai repetabilă din cauza intenției de design de tip D?
Unde se potrivește cel mai bine în sistemele de condensare?
În aplicațiile de condensare din instalațiile industriale și sistemele HVAC, alegerea tubului este de obicei un act de echilibru între zona de transfer de căldură, distribuția fluxului și rezistența mecanică. OTub condensator rotund de tip Deste adesea ales atunci când:
- Ai nevoie de compactitate:împachetarea bobinei mai strânsă sau alinierea mai previzibilă a tubului ajută la atingerea țintelor de capacitate în același plic.
- Doriți un comportament stabil al fluxului:căile de curgere rotunde pot ajuta la minimizarea penalizărilor bruște de presiune în comparație cu canalele cu forme mai agresive.
- Procesul dvs. de alăturare necesită repetabilitate:o caracteristică consistentă a profilului poate reduce variabilitatea ansamblului.
- Condițiile de funcționare variază:vibrațiile, ciclul de temperatură și sarcinile intermitente recompensează geometria stabilă din punct de vedere mecanic.
Încă o verificare a realității: dacă condensatorul dumneavoastră funcționează cu o distribuție inconsecventă (puncte fierbinți, temperaturi neuniforme la ieșire), puteți pierde mult mai multă performanță din cauza distribuției defectuoase decât veți câștiga vreodată dintr-o formă de tub „optimizată”. Așadar, tratați selecția tuburilor ca parte a unui sistem: colectoare, suporturi, contact cu aripioare, calitatea îmbinării și strategia de curățare.
Ce să specificați astfel încât performanța să se potrivească cu desenul
Iată capcana pe care am văzut-o de prea multe ori: desenul este „complet”, dar nu controlează detaliile care guvernează de fapt riscul de scurgere, căderea presiunii și randamentul asamblarii. Daca vrei oTub condensator rotund de tip Dpentru a se comporta în mod constant lot la lot, acestea sunt elementele de specificație care dau roade.
Specificații de bază de blocat
- Diametrul exterior și grosimea peretelui:include toleranța și metoda de măsurare.
- Lungime și calitatea tăieturii:limitele bavurilor, perpendicularitatea și cerințele privind starea finală.
- Material/aliaj:potrivire cu mediul de coroziune și procesul de îmbinare.
- Starea suprafeței și curățenia:controlul uleiurilor, chipsurilor, prafului; definiți defectele de suprafață acceptabile.
- Test de presiune/scurgere:specificați presiunea de testare, mediul (aer/apă), timpul de reținere și criteriile de acceptare.
- Stabilitate dimensională după formare/imbinare:dacă tuburile sunt preformate sau prelucrate la capăt, specificați verificările post-proces.
Dacă vă aprovizionați la nivel internațional, este, de asemenea, inteligent să specificațiambalare si manipularecerințe. Tuburile condensatorului pot fi deteriorate de impacturi aparent minore: zgârieturi, ovalizare, suprafețe zgâriate și contaminare. Aceste defecte s-ar putea să nu apară până la îmbinare sau testarea presiunii - când reprelucrarea este mult mai costisitoare.
Cum să te gândești la coroziune, murdărire și vibrații
„Durabil” nu este un singur atribut. Pentru tuburile de condensare, durabilitatea este de obicei produsulchimie(rezistenta la coroziune),fizică(vibrații și oboseală) șioperațiuni(murdare si curatare). Iată cum l-aș descompune atunci când decid dacă aTub condensator rotund de tip Deste mișcarea corectă.
Coroziune
- Chimia apei contează:nivelul de clorură, pH-ul, oxigenul dizolvat și programele de biocid modifică comportamentul la coroziune.
- Sisteme mixte cu metale:cuplurile galvanice pot accelera în liniște deteriorarea dacă nu sunt izolate sau tratate.
- Protecția suprafeței:strategiile de acoperire sau de acoperire pot ajuta, dar numai dacă metoda dvs. de curățare nu le va îndepărta.
Murdărire și detartrare
- Așteptați-vă la o scădere a performanței:construiți accesul la curățare și alegeți specificațiile tubului care tolerează abordarea dvs. de curățare.
- Compartimentul vitezei:viteza mai mare poate reduce depozitele, dar poate crește eroziunea sau energia de pompare.
- Realitatea intretinerii:dacă echipa ta poate curăța doar de două ori pe an, alege un design care să rămână stabil între curățări.
Vibrații și oboseală
- Strategia de sprijin:geometria tubului poate ajuta, dar suporturile și distanța decid adesea durata finală de viață la oboseală.
- Ciclul termic:dilatarea/contracția repetată poate duce la slăbirea îmbinărilor în cazul în care toleranțele variază.
- Risc de rezonanță:dacă echipamentul dumneavoastră are benzi de vibrații cunoscute, verificați devreme frecvențele naturale ale tubului/suportului.
Dacă cumpărați pentru timp de funcționare, cereți dovezi de consecvență. De exemplu,Tuburi de transfer de căldură Sinupower Changshu Ltd., la fel ca mulți producători serioși din această categorie, poziționează acest tip de tub în jurul unui serviciu de transfer de căldură fiabil și al unui comportament stabil al curgerii - sarcina dvs. este să faceți aceste afirmații „reale”, legându-le de criterii de acceptare măsurabile în OP și planul dumneavoastră de inspecție.
Întrebări ale furnizorului care împiedică reprelucrarea costisitoare
Dacă ar fi trebuit să aleg o schimbare de mentalitate pentru cumpărători, aceasta este: nu evalua doar tubul, ci evalueazăprocesasta face tubul. Când vă aprovizionați cu unTub condensator rotund de tip D, aceste întrebări sunt cele care tind să expună riscul devreme:
- Cum controlați deriva dimensională între loturi?Întrebați ce se măsoară, cât de des și ce se întâmplă atunci când nu mai este specificat.
- Ce înseamnă „curat” în fabrica ta?Întrebați despre îndepărtarea așchiilor, controlul uleiului și ambalarea după inspecția finală.
- Ce test este standard și ce este opțional?Test de presiune, curenți turbionari (dacă este cazul), clasificare vizuală, verificări de duritate - explică-l.
- Puteți furniza înregistrări de inspecție cu expedierile?Dacă răspunsul este vag, tratați-l ca pe un semnal.
- Cum preveniți deteriorarea manipulării în timpul transportului?Goliturile și zgârieturile se pot transforma în scurgeri și resturi.
- Care este practica ta de control al schimbării?Modificările sursei materialelor sau schimbările instrumentelor trebuie comunicate înainte de sosirea transportului.
Furnizorii buni nu vor fi jigniți de aceste întrebări. Vor fi ușurați că sunteți serios, deoarece clienții serioși reduc neînțelegerile și stingerea de urgență.
Tabel de selecție și depanare
Utilizați acest tabel ca o „hartă a cumpărătorului” rapidă pentru a potrivi problemele obișnuite ale condensatorului cu ceea ce ar trebui să specificați sau să verificați atunci când alegeți unTub condensator rotund de tip D.
| Punctul de durere al cumpărătorului | Ceea ce o cauzează de obicei | Ce trebuie specificat/verificat | La ce să fii atent |
|---|---|---|---|
| Capacitatea scade în timp | Murdărire, detartrare, acces slab la curățare | Compatibilitatea metodei de curățare; starea suprafeței; ipotezele intervalului de întreținere | Curățarea agresivă poate deteriora acoperirile sau îmbinările |
| Cădere mare de presiune | Restricție de curgere, distribuție defectuoasă, suprafețe interne rugoase | Intenția căii fluxului; toleranta dimensionala; curatenie interioara | Schimbările „mici” de toleranță pot deveni mari penalități ale sistemului |
| Eșecuri de scurgere după conectare | Încheiați problemele de calitate, contaminarea, nepotrivirea cu interfața antetului | Tăiați limitele de curățare/bavuri; standard de curățenie; plan de testare a scurgerilor | Contaminarea se ascunde adesea până la testul final de presiune |
| Zgomot de vibrații / fisuri de oboseală | Suport spațiere, rezonanță, stres termic ciclic | Strategia de sprijin; selectarea materialelor; stabilitate dimensională după formare | Nu tratați geometria tubului ca un înlocuitor pentru suporturile adecvate |
| Coroziune și înlocuire timpurie | Chimia apei, amestecuri de metale, expunerea mediului | Alegerea materialului/aliajului; strategia de izolare; toleranta de coroziune | Opțiunile de materiale „unică pentru toate” supraviețuiesc rareori pe locurile dure |
| Randament redus la asamblare | Incoerența lotului, daune de manipulare, criterii de acceptare neclare | Înregistrări de inspecție; ambalare; limitele defectelor; așteptările privind controlul schimbării | Costurile de reluare depășesc adesea diferențele de preț ale tubului |
FAQ
Este un tub condensator rotund de tip D doar pentru o singură industrie?
Nu neapărat. Același concept de tub poate apărea oriunde, condensatoare compacte și materie de îmbinare stabilă. Ceea ce se schimbă este specificația: materialul, toleranța și testarea ar trebui să se potrivească cu condițiile dvs. de funcționare (temperatura, chimia fluidului, profilul de vibrații, metoda de curățare).
Ce ar trebui să prioritizez mai întâi: transferul de căldură sau fiabilitatea?
În majoritatea instalațiilor reale, fiabilitatea câștigă. Un tub ușor „mai puțin optim” care menține performanța luni de zile cu curățare previzibilă și mai puține scurgeri produce adesea rezultate mai bune la costul total decât un design care începe puternic, dar se degradează rapid sau complică asamblarea.
Cum evit să comand o interpretare greșită de tip „D”?
Tratați „tipul D” ca pe un steag pentru a clarifica detaliile geometriei și interfeței. Confirmați intenția secțiunii transversale, condițiile de capăt și modul în care tubul se potrivește cu anteturile și suporturile. Adăugați schițe, toleranțe și puncte de inspecție la documentele dvs. de achiziție, astfel încât să nu existe ambiguități.
Am nevoie de verificări speciale de calitate pentru aceste tuburi?
Dacă condensatorul este critic, da. Definiți cel puțin verificări dimensionale, cerințe de curățenie și o metodă de testare a scurgerilor/presiunii. Pentru sistemele cu risc mai mare, solicitați înregistrări de inspecție a lotului și limite clare ale defectelor (dentări, zgârieturi, ovalitate, bavuri).
Care este cel mai rapid mod de a reduce riscul de scurgere?
Blocați calitatea finală, curățenia și manipularea/ambalarea. Multe scurgeri încep ca probleme minuscule - bavuri, contaminare sau adâncituri de manipulare - care se dezvăluie doar în timpul îmbinării sau testării de presiune în etapa ulterioară.
Gânduri de închidere
A Tub condensator rotund de tip Dpoate fi un răspuns inteligent atunci când te lupți cu constrângerile de spațiu, scăderea presiunii sau problemele de randament la asamblare – mai ales atunci când echipa ta are nevoie de un tub care se comportă previzibil în condiții de stres real de funcționare. Cheia este să cumpărațicorectversiunea „D-type” pentru arhitectura condensatorului dvs., apoi faceți o copie de rezervă cu specificațiile și disciplina de inspecție care mențin performanța constantă în toate transporturile.
Dacă intenționați să construiți un nou condensator sau să înlocuiți tuburile într-un sistem existent,Tuburi de transfer de căldură Sinupower Changshu Ltd.vă poate sprijini cu opțiuni de produse și cunoștințe de producție adaptate pentru service-ul condensatorului. Împărtășiți condițiile dvs. de operare, capacitatea țintă și dimensiunile cheie și vă vom ajuta să restrângeți o specificație a tubului care se potrivește constrângerilor dvs. Ești gata să mergi înainte?Contactaţi-ne pentru a discuta despre proiectul dvs. și pentru a obține o ofertă care se aliniază cu cerințele dvs. din lumea reală.
