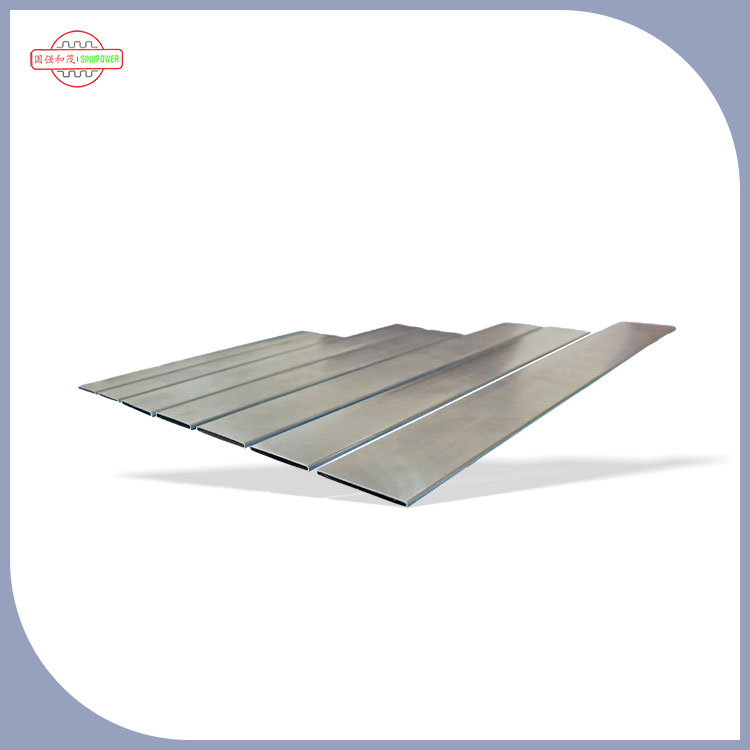

TheB-Tube pentru radiator pliatjoacă un rol esențial în efectuarea circulației și transferului de căldură al mijlocului de schimb de căldură, adaptându-se în același timp la caracteristicile structurale ale radiatorului pliabil, ținând cont de eficiența transferului de căldură, rezistența structurală și adaptabilitatea asamblarii. Este purtătorul de bază pentru realizarea funcției de disipare a căldurii, iar funcția sa specifică poate fi dezasamblată în următoarele dimensiuni cheie:
1. Canal de circulație închis al mediului de schimb de căldură de bază
Ca canal de curgere exclusiv pentru medii de răcire, cum ar fi apa, antigelul etilenglicol și uleiul termic, realizează circulația direcțională a mediului în interiorul radiatorului, evită scurgerea mediului și asigură funcționarea stabilă a ciclului închis al sistemului de disipare a căldurii. Este „vasul de transmisie” pentru transferul de căldură de la capătul sursei de căldură la capătul de disipare a căldurii al radiatorului, iar toate comportamentele de transfer de căldură se bazează pe fluxul de mediu în interiorul tubului B.
2. Conducție eficientă și miez de schimb de căldură
Pe de o parte, peretele tubului B contactează direct componentele de schimb de căldură sau mediul de temperatură înaltă la capătul sursei de căldură, absorbind rapid căldura și conducând-o către exteriorul peretelui tubului; Pe de altă parte, partea exterioară a peretelui tubului este strâns atașată de aripioarele de disipare a căldurii ale radiatorului pliabil, transferând căldura absorbită către aripioare și apoi extinzând zona de disipare a căldurii prin aripioare pentru a efectua transferul de căldură prin convecție forțată cu aerul, completând procesul complet de transfer de căldură de „eliberare de căldură prin transfer de masă de absorbție a căldurii”. Conductivitatea termică și structura peretelui tubului determină în mod direct eficiența de bază a transferului de căldură a radiatorului.
3.Asamblare si suport structural pentru structuri pliabile
Caracteristica de bază a unui radiator pliabil este că aripioarele sunt aranjate într-un mod pliat pentru a economisi spațiu și pentru a crește densitatea. Forma secțiunii transversale și dimensiunile structurale ale tubului B sunt adaptate în mod specific acestui aspect pliabil și pot fi încorporate cu precizie în fantele rezervate sau orificiile de montare ale aripioarelor pliabile, realizând o asamblare strânsă între tuburi și aripioare. În același timp, ca componentă schelet a miezului radiatorului, acesta își asumă rolul de susținere al aripioarelor și al structurii generale, rezistă la presiunea medie, stresul de asamblare și impactul vibrațiilor în timpul utilizării, asigură stabilitatea structurii pliabile și evită deformarea miezului și separarea tubului și aripioarelor.
4. Lagăr de presiune și protecție de etanșare pentru a asigura fiabilitatea sistemului
În timpul funcționării sistemului de răcire, există o anumită presiune în interior, iar conducta B trebuie să aibă o capacitate de presiune corespunzătoare pentru a rezista la presiunea internă generată de circulația mediului și pentru a preveni ruperea și scurgerea peretelui conductei; În același timp, designul portului tubului B este adaptat la structura de etanșare a camerei de apă/capacului de capăt a radiatorului, care cooperează cu îmbinările și etanșările pentru a forma un sistem complet închis, prevenind scurgerile medii și adaptându-se la nevoile de funcționare stabilă pe termen lung ale radiatorului pliabil în diferite condiții de lucru (cum ar fi echipamente industriale, baterii de energie nouă, căldură electronică etc.).
Optimizați rezistența la curgere și uniformitatea transferului de căldură
Diametrul interior, profilul secțiunii transversale și designul canalului de curgere al tubului B au fost optimizate pentru a reduce rezistența la curgere și consumul de energie al pompei de circulație, asigurând în același timp un debit mediu. În același timp, mediul curge uniform în interiorul tubului, evitând transferul inegal de căldură cauzat de viteza de curgere locală prea mare sau prea lentă. În combinație cu aranjamentul de înaltă densitate a aripioarelor pliate, distribuția temperaturii în zona de transfer de căldură a întregului miez al radiatorului este mai echilibrată, îmbunătățind consistența efectului general de disipare a căldurii.
În plus, ca răspuns la cerințele ușoare și compacte ale radiatoarelor pliabile, tuburile B sunt de obicei realizate din materiale de schimb de căldură cu pereți subțiri și eficiente (cum ar fi aliajul de aluminiu și aliajul de cupru), care pot asigura transferul de căldură și capacitatea portantă a presiunii reducând în același timp greutatea totală a radiatorului. Acest lucru este în conformitate cu obiectivul de proiectare de „volum mic, putere mare de disipare a căldurii” a structurilor pliabile și este o componentă cheie pentru radiatoarele pliabile pentru a obține o disipare eficientă, compactă și fiabilă a căldurii.
