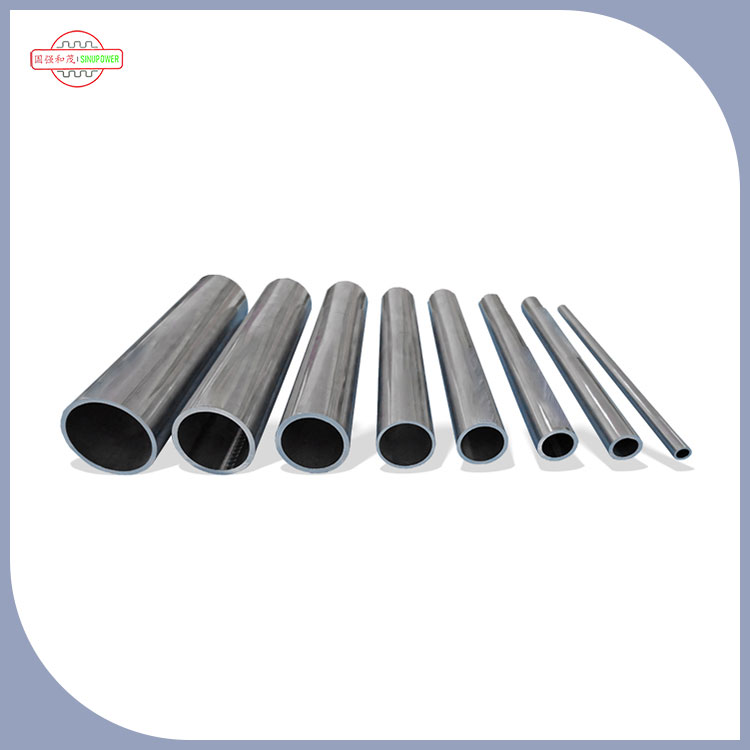

Sistem durabil de stocare a energiei Tuburi de răcire a bateriei

Micro-geometrie de extrudare avansată și control al stratului limită

Sistemele de stocare a energiei de lungă durată (LDES) se confruntă frecvent cu profiluri severe de stres termic în timpul ciclurilor de expediere de mai multe ore. Atunci când plăcile cu mai multe porturi funcționează continuu la temperaturi ridicate ale lichidului de răcire, canalele extrudate standard dezvoltă adesea dezechilibre ale presiunii fluidului, provocând expansiune structurală internă neuniformă. Sinupower rezolvă aceste limitări fizice modificând geometria nervurii interne a canalelor noastre de aluminiu, asigurând o stabilitate hidraulică perfectă și menținând temperaturi uniforme ale peretelui pe întreaga matrice răcită cu lichid.

Prevenirea scalării canalului intern și a creșterii rezistenței la curgere

Pe durata de viață operațională extinsă, urmele de reacții chimice în mediul de glicol lichid pot cauza decalarea microscopică a stratului limită în interiorul conductelor generale de răcire. Această acumulare limitează viteza fluidului și crește consumul de energie al pompei. Pereții interiori ai noastreSistem durabil de stocare a energiei Tuburi de răcire a baterieisuferă un tratament metalurgic de înaltă puritate în timpul proceselor avansate de extrudare. Această secțiune transversală internă ultra-netedă (rugozitatea suprafeței Ra ≤ 0,8 μm) elimină micro-rugozitatea, prevenind aderența materialului, susținând viteze constante de curgere și reducând cheltuielile totale de funcționare a stației.

Optimizarea transferului de căldură prin ambalare volumetrică cu profil redus

Unitățile de stocare containerizate la scară de megawați necesită cea mai mare densitate spațială posibilă pentru a atinge valorile de capacitate țintă. Rețelele de conducte rotunde grele sau voluminoase limitează configurațiile de ambalare a celulelor și reduc eficiența. Profilele noastre plate cu mai multe porturi specializate au o secțiune transversală verticală minimă (până la 6,2 mm), permițând integrarea direct sub blocurile de celule cu fosfat de fier litiu de mare capacitate (LiFePO₄). Acest contact spațial strâns garantează o conducere termică excelentă, fără a ocupa spațiul critic necesar pentru depozitarea activă a materialelor.

Parametri de performanță industrială și capacități ale echipamentelor

Pentru a ajuta inginerii structurali ai acumulatorilor, directorii de achiziții și proiectanții de sisteme HVAC de nivel 1 cu modelarea structurală și verificarea tehnică, parametrii noștri completi de inginerie certificați sunt detaliați mai jos:

Specificații de performanță termică – validate pentru aplicații BESS

Pentru a permite modelarea precisă la nivel de sistem pentru proiectele de stocare la scară de utilitate, oferim următoarele date validate de performanță pentru canalele noastre de răcire (pe baza aliajului 3003, grosimea peretelui 0,4 mm, lichid de răcire apă/etilen glicol 50/50):

Rapoartele complete de testare, inclusiv datele privind ciclurile termice și vibrațiile de lungă durată, sunt disponibile la cerere în scopuri de calificare.

Benchmark tehnic: Tub rotund standard vs. canal plat cu mai multe porturi Sinupower pentru BESS

Pentru a ajuta echipele de inginerie să cuantifice avantajul arhitecturii noastre plate cu mai multe porturi pentru aplicațiile de depozitare în containere, ne-am comparat profilele cu tuburile rotunde convenționale în condiții de testare identice (debit 6 L/min, lichid de răcire 50/50 EGW, temperatura de intrare 25°C):

Notă: Canalele cu mai multe porturi măresc suprafața internă și turbulența, permițând un transfer superior de căldură cu o putere mai mică a pompei datorită designului optimizat al căii de curgere pentru ciclurile de lucru BESS.

Cum elimină Sinupower oboseala dinamică și scurgerile de lichid de răcire?

Aplicațiile de stocare a bateriei la scară de utilitate necesită zero scurgeri de fluid pe parcursul a mai multor decenii de desfășurare activă pe teren. O singură defecțiune mecanică poate amenința proprietățile de izolare ale întregului container de înaltă tensiune. Sinupower elimină aceste pericole operaționale pe teren prin implementarea de inspecții metalurgice stricte și protocoale de procesare automată în întreaga noastră amprentă de producție din Changshu.

Fuziune automată a cusăturilor de înaltă frecvență vs. excluderea macro-defectelor

Metodele de sudare manuale sau instabile introduc buzunare microscopice de gaz prins care se dilată și crapă în timpul ciclurilor termice continue. Sinupower minimizează aceste defecte structurale prin operarea liniilor de producție de sudare complet automatizate, mașini de desenat specializate și prese de stantare pentru sarcini grele. Fiecare lot al nostruSistem durabil de stocare a energiei Tuburi de răcire a baterieieste supus unei detectări intensive nedistructive a defectelor în linie (testare cu curenți turbionari la viteza liniei de 1,5 m/s) și testări pneumatice de explozie (prelevare 100%) pentru a garanta integrarea robustă a articulațiilor și durabilitatea pe termen lung în condiții de stres operațional.

Egalizarea stresului atmosferic în interiorul cuptoarelor de recoacere specializate

Pentru a urma traseele interne complexe ale configurațiilor de rack de baterii dense, conductele plate din aluminiu trebuie să sufere îndoiri geometrice severe fără a suferi deformarea sau îndoirea peretelui. Sinupower direcționează toate profilele extrudate prin cuptoare de recoacere atmosferice specializate înainte de fabricare. Acest ciclu termic (controlat la 350-400°C timp de 4-6 ore) ameliorează cristalele structurale interne de micro-stresuri localizate, restabilind ductilitatea ridicată (alungire ≥ 18%) necesară pentru îndoirea secundară precisă și toleranțele de instalare în câmp strâns.

Prelucrare flexibilă în interiorul mucegaiului și integritate globală verificată a aprovizionării

Fiecare terminal comercial de stocare a energiei, miez industrial de curent alternativ și radiator de fluid al centralei electrice necesită o secțiune transversală dimensională distinctă care nu poate fi egalată de cataloagele de inventar preexistente. Sinupower funcționează ca un partener de producție slab, integrat, capabil să execute dezvoltarea de instrumente personalizate direct din planurile de inginerie ale utilizatorilor.

Personalizare directă de inginerie de la modele și mostre CAD ale clientului

Operând o flotă diversă de active de peste 90 de unelte avansate de producție — inclusiv mașini de ferăstrău automate, macarale specializate și prese de stantare de înaltă precizie — echipa noastră de ingineri execută dezvoltarea matrițelor personalizate în întregime intern. Gestionăm fiecare parametru sub controlul producției slabe, de la verificarea inițială a aliajului brut până la cartografierea finală a geometriei secțiunii transversale. Această gestionare internă evită întârzierile instrumentelor terță parte, furnizează probe fizice prototip rapid (2-3 săptămâni după aprobarea matriței) și maximizează valoarea clienților prin accelerarea termenelor de aprovizionare pentru personalizare.Sistem durabil de stocare a energiei Tuburi de răcire a baterieiproiecte.

Experienta executivă Fortune 500 și încredere în aprovizionarea comercială de top

Co-fondat pe 6 mai 2018, de către domnul Gao Qiang – o figură respectată din industrie care a acumulat acreditări extinse de conducere în cadrul companiilor industriale Fortune Global 500 – Sinupower este condusă de o echipă de management de elită cu calificări tehnice bogate din centre industriale precum Beijing și Shanghai. Această capacitate metalurgică a permis întreprinderii noastre să asigure acorduri permanente de aprovizionare pe termen lung cu pionierii pieței globale, inclusivSanhua, Danfoss și Pankl.

Conducerea pieței regionale

Sinupower furnizează canale de răcire laPeste 120 de producători de componente BESS și EVîn estul Chinei (Jiangsu, Zhejiang, Shanghai și Anhui), reprezentând o cotă semnificativă din piața regională a tuburilor de management termic, bazată pe urmărirea vânzărilor interne în 2024. Baza noastră de clienți include 8 dintre primii 10 producători de baterii din regiune.

Extinderea continuă a pieței globale prin expoziții industriale strategice

Afișând în mod constant dezvoltările noastre dinamice și statice ale produselor la expozițiile majore din China de Nord, China de Sud și locații internaționale, Sinupower menține o aliniere tehnică strânsă cu standardele internaționale de energie curată în evoluție. Susținem toate transporturile cu trasabilitatea completă a materialelor, un portofoliu robust de cercetare și dezvoltare care conține 33 de brevete distincte și conformitate cu IATF 16949, ISO 9001:2015, ISO 14001:2015 și ISO 45001:2018.

Studiu de caz al aplicației: 200 MWh Integrare BESS la scară de utilitate

Client:Un lider global în integrarea sistemelor de stocare a energiei (2024 implementări BESS > 3GWh)

Provocare:Proiectul de stocare containerizată de 200 MWh al clientului a necesitat o soluție de răcire cu:

• Durată de viață de 20 de anicu zero scurgeri de lichid de răcire
• Ciclu termic de lungă durată(8+ ore de descărcare continuă)
• Consum redus de energie al pompeipentru a maximiza eficiența dus-întors
• Profil ultra-plat (≤ 6,5 mm)pentru a maximiza densitatea de împachetare celulară

Soluție Sinupower:Am dezvoltat un profil plat personalizat cu 8 porturi micro-canale cu:

• Înălțimea profilului:6,2 mm ± 0,03 mm
• Material:Aliaj 3003 cu rezistență sporită la coroziune pentru 20 de ani de funcționare
• Caracteristicile turbulatorului internoptimizat pentru funcționare cu debit scăzut
• Strat îmbrăcat:7% Al-Si pe ambele părți pentru compatibilitatea cu lipirea NOCOLOK
• Cronologie de dezvoltare:5 săptămâni fabricarea sculelor, 2 săptămâni până la primele mostre

Rezultat:

• AtinsΔT = 1,5°Cîn toate celulele din containerul de 5 MWh (cerința a fost ≤ 2,0 °C)
• A trecutPeste 6.000 de cicluri termice de lungă durată(-40°C ~ 80°C) fără scurgeri
• Reducerea consumului de putere a pompei cu15%față de designul anterior cu tub rotund
• Randament de lipire la prima trecere de 99,3%.în linia de producție automată a clientului
• Securizatacord exclusiv de furnizarepentru 2 GWh de proiecte viitoare pe 3 continente

Parteneriate globale de nivel 1 BESS și auto – palmares dovedite

Întrebări frecvente tehnice: BESS Cooling Channel Engineering & Sourcing

Î1: Cum diferă canalele de răcire Sinupower de tuburile de răcire a bateriei EV standard pentru aplicațiile BESS?

R: În timp ce tuburile de răcire EV sunt optimizate pentru cicluri de descărcare cu debit mare, de scurtă durată (de obicei 1-2 ore), tuburile noastre de răcire a bateriei pentru sistemul de stocare durabilă a energiei sunt proiectate special pentru cicluri de expediere de lungă durată (6-12 ore) cu debite mai mici. Optimizăm geometria nervurii interne pentru căderea minimă a presiunii la viteze mai mici de curgere (0,3-1,5 m/s) pentru a reduce consumul de energie al pompei și pentru a îmbunătăți eficiența dus-întors cu 2-4%. În plus, tuburile noastre BESS prezintă rezistență la coroziune îmbunătățită pentru 20 de ani de funcționare staționară, în timp ce tuburile EV sunt de obicei proiectate pentru cicluri de funcționare auto de 8-10 ani.

Î2: Care este durata de viață estimată pentru tuburile de răcire BESS?

R: Tuburile noastre sunt proiectate pentru peste 20 de ani de serviciu continuu în aplicații de depozitare staționară. Validăm acest lucru prin teste de ciclism termic accelerat (6.000+ cicluri de la -40°C la 80°C) și testele de rezistență la coroziune conform ASTM G85 (1.000+ ore pulverizare cu sare). Grosimea peretelui este proiectată cu o marjă de siguranță de 1,5x împotriva presiunii de spargere. Rapoartele complete de testare cu date detaliate ciclu cu ciclu sunt disponibile la cerere.

Î3: Puteți furniza canale de răcire pentru configurații personalizate de containere BESS?

A: Da. Oferim dezvoltare completă de instrumente personalizate din fișiere CAD ale clientului (formate STEP, IGES sau DWG). Atelierul nostru intern de scule poate fabrica matrițe pentru orice geometrie în secțiune transversală în termen de 4-6 săptămâni (standard) sau 3 săptămâni (accelerat). Producția de mostre începe la 1-2 săptămâni după aprobarea sculelor. Cantitățile minime de comandă pentru profile personalizate încep de la 1.000 de bucăți, cu cantități pilot de 100-500 de bucăți disponibile pentru validare.

Î4: Care este presiunea maximă de funcționare continuă pentru aceste canale?

R: Canalele noastre de răcire BESS sunt evaluate pentru o presiune de funcționare continuă de 1,2 MPa cu o presiune de explozie de ≥ 5,5 MPa la 20°C (≥ 4,0 MPa la 80°C). Acest lucru oferă un factor de siguranță de 4,5x pentru aplicațiile de depozitare staționară, depășind cerința tipică BESS de presiune de funcționare de 1,0 MPa. Pentru aplicații cu presiune mai mare, putem ajusta grosimea peretelui sau selecția aliajului - vă rugăm să consultați echipa noastră de ingineri pentru cerințe specifice.

Î5: Oferiți certificări de materiale cu fiecare transport?

A: Absolut. Fiecare transport include certificate de testare la moara (compoziție chimică și proprietăți mecanice conform EN 573 și EN 755), rapoarte de inspecție dimensională (grosime a peretelui, înălțime, lățime, dreptate cu valori Cpk), înregistrări de teste distructive (presiunea de spargere, aplatizare, teste de expansiune conform ASTM B241) și rapoarte de testare a scurgerilor (rata de scurgere a heliului). Toată documentația poate fi urmărită în loturi individuale de producție și păstrată timp de 15 ani.

Î6: Ce opțiuni de aliaj sunt disponibile pentru tuburile de răcire BESS?

R: Oferim o gamă de aliaje de aluminiu în funcție de aplicație: 3003 — Alegere standard pentru majoritatea aplicațiilor BESS; formabilitate excelentă și rezistență la coroziune.6063 — Rezistență mai mare, finisare mai bună a suprafeței; potrivit pentru aplicații vizibile sau structurale.6005A — Rezistență maximă; recomandat pentru medii de înaltă presiune sau vibrații ridicate. Aliaje personalizate — Disponibil pentru cerințe specializate (de exemplu, conductivitate termică mai mare sau rezistență specifică la coroziune). Echipa noastră de ingineri oferă îndrumări gratuite pentru selectarea aliajului, bazate pe presiunea de funcționare, chimia lichidului de răcire și condițiile de mediu. Pentru mai multe informații despre gama noastră completă de tuburi de răcire pentru baterii pentru sisteme de stocare durabilă a energiei, inclusiv dezvoltarea de profil personalizat, protocoale de testare și capabilitățile lanțului de aprovizionare, vă rugăm să contactați echipa noastră de vânzări tehnice cu specificațiile proiectului dumneavoastră.
