Rezumatul articolului

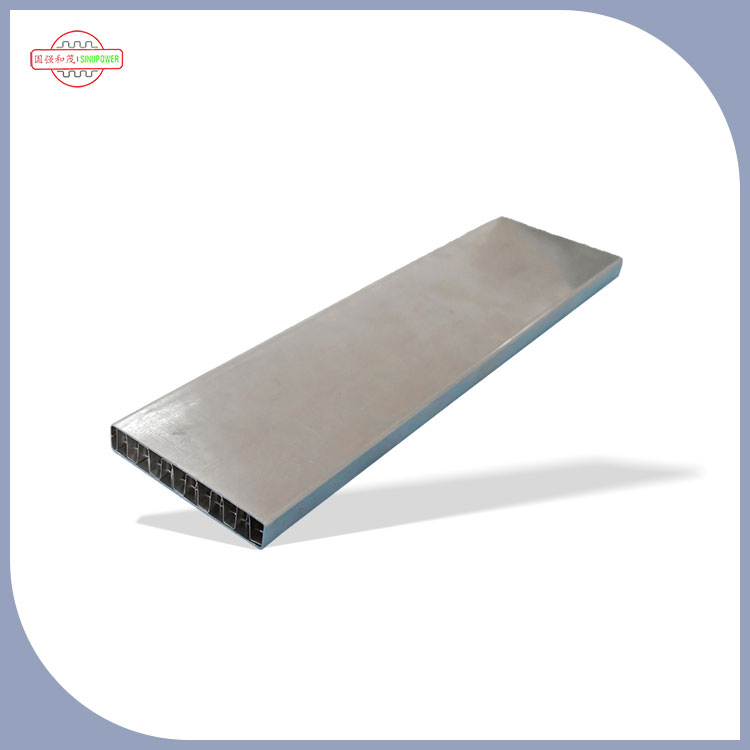

Tuburi dreptunghiulareapar în schimbătoarele de căldură și sistemele termice mai moderne dintr-un motiv simplu: pot oferi performanțe puternice de transfer de căldură în spații înguste, ajutând în același timp inginerii să controleze fluxul de aer, căderea de presiune și geometria bobinei. Acest articol detaliază unde au sens tuburile dreptunghiulare, ce puncte dureroase le rezolvă (și care nu), cum să le specificați corect și ce verificări de calitate ar trebui să solicitați pentru a evita surprizele costisitoare. Veți primi, de asemenea, un tabel de comparație practic, liste de verificare și o secțiune de întrebări frecvente pe care o puteți partaja echipei dvs.
Dacă vă aprovizionați cu tuburi pentru schimbătorul de căldură, sunt șanse să nu pierdeți somnul din cauza „tuburilor” în general – pierdeți somnul din cauza a ceea ce tuburile se pot rupe: obiective de performanță, randament de asamblare și programe de livrare. Iată care sunt punctele dureroase care apar din nou și din nou:
Tuburile dreptunghiulare nu vor rezolva în mod magic fiecare dintre aceste probleme, dar atunci când sunt alese pentru lucrarea potrivită - și specificate corespunzător - pot reduce mai multe probleme simultan.
Tuburile dreptunghiulare modifică geometria canalului de curgere și modul în care tubul se interacționează cu aripioarele sau plăcile. Sună academic până când vezi efectele practice:
Pe scurt: profilul vă oferă o altă pârghie pe care să o trageți atunci când tuburile rotunde nu pot oferi combinația de compactitate, potrivire de asamblare și performanță termică de care aveți nevoie.
Tuburile dreptunghiulare sunt deosebit de atractive atunci când designul este constrâns sau când partea de aer este adevăratul blocaj. Cazurile de utilizare comune includ:
Sfat: dacă echipa dvs. de proiectare continuă să lupte cu „avem nevoie de mai multă capacitate, dar nu putem crește bobina”, de obicei aici intră profilele dreptunghiulare în conversație.
Să facem decizia practică. Iată un tabel de comparație pe care achizițiile și inginerie îl pot utiliza în stadiul incipient:
| Factorul de decizie | Tuburi dreptunghiulare | Tuburi rotunde |
|---|---|---|
| Utilizarea spațiului | Adesea puternic în planuri compacte; ușor de stivuit în anumite geometrii | Fiabil, dar poate pierde spațiu în plicuri strânse, dreptunghiulare |
| Potențialul de interfață a aripioarelor | Laturile plate pot ajuta la obținerea unui contact constant atunci când sunt potrivite cu designul aripioarelor | Standarde comune; scule cu aripioare disponibile pe scară largă |
| Alinierea ansamblului | Profilul poate reduce rotația și poate îmbunătăți poziționarea repetabilă | Rotația nu este constrânsă în mod inerent decât dacă dispozitivele de fixare o impun |
| Disponibilitatea lanțului de aprovizionare | Cel mai bun cu producători specializați; asigurarea capacitatii si tolerantelor | Disponibilitate largă; multi furnizori |
| Sensibilitatea specificației | Mai mare — micile modificări ale colțurilor, razelor sau peretelui pot conta mai mult | Inferioare — standardele și interschimbabilitatea sunt comune |
| Previzibilitatea costurilor | Poate fi competitiv la volum; depinde de aliaj, proces și toleranțe | Adesea previzibilă datorită dimensiunii mărfurilor |
Când un sistem are performanțe slabe, echipele dau vina mai întâi pe „forma tubului”. În realitate, performanța depinde de o mână de variabile pe care le poți controla. Dacă evaluați tuburi dreptunghiulare, concentrați-vă pe acestea:
Cele mai bune proiecte tratează tuburile dreptunghiulare ca parte a unui sistem: tub + aripioară + metodă de îmbinare + condiții de funcționare. De aici vin câștigurile.
Cele mai multe probleme de aprovizionare apar deoarece specificațiile tubului sunt „suficient de apropiate” pentru cotare, dar nu suficient de precise pentru producție. Utilizați această listă de verificare pentru a preveni re-cotațiile, întârzierile și nepotrivirile:
Sfat pentru achiziții: cereți inginerilor să furnizeze o listă „critice pentru asamblare”. Dacă o toleranță afectează inserarea aripioarelor, golurile de lipire sau potrivirea dispozitivului de fixare, aceasta aparține specificației de achiziție - nu este îngropată în desenele interne.
Tuburile dreptunghiulare sunt adesea folosite acolo unde precizia și repetabilitatea contează. Iată verificările de calitate care vă protejează de întreruperile liniei și defecțiunile scurgerilor:
Dacă proiectul dvs. are costuri ridicate ale eșecului (refrigeranți, medii periculoase, instalații greu accesibile), tratați documentația de calitate ca pe o cerință, nu pe o „plăcută de a avea”.
Chiar dacă tuburile dreptunghiulare sunt perfecte pe hârtie, un proiect poate eșua din cauza frecării lanțului de aprovizionare. Câteva moduri practice de a reduce riscul:
Consecvența contează mai mult decât perfecțiunea. Un tub care este „perfect” într-un lot și ușor diferit în următorul este mai rău decât un tub care se află în mod constant într-o fereastră de toleranță bine definită.
Dacă achiziționați tuburi dreptunghiulare pentru aplicații de transfer de căldură, colaborarea cu un producător care înțelege ansamblurile termice vă face viața mai ușoară - pentru că știu ce nu merge de fapt greșit în producție: potrivirea aripioarelor, consistența lipirii, deviația dimensională, deformarea tranzitului și golurile în documentație.
Tuburi de transfer de căldură Sinupower Changshu Ltd.se concentrează pe soluții de tuburi de transfer de căldură, inclusiv tuburi dreptunghiulare concepute pentru echipamente termice și aplicații tip bobine. Avantajul parteneriatului cu un furnizor specializat nu este doar „puteți face”, ci „puteți menține consecvența” pe parcursul ciclurilor de producție – în același timp susținând specificațiile, așteptările de inspecție și ritmul de livrare.
Aduceți-le desenul, condițiile de operare și constrângerile de asamblare (în special toleranțe care afectează inserarea și îmbinarea aripioarelor). Cu cât cerințele funcționale sunt mai clare, cu atât mai repede puteți converge către un design stabil al tubului, care nu vă surprinde echipa de producție mai târziu.
Î: Tuburile dreptunghiulare sunt întotdeauna mai eficiente decât tuburile rotunde?
R: Nu automat. Performanța depinde de designul complet - fluxul de aer, geometria aripioarelor, fluxul intern, grosimea peretelui și calitatea îmbinării. Tuburile dreptunghiulare pot fi o opțiune puternică atunci când aveți nevoie de structuri compacte sau de un control mai bun al alinierii ansamblului.
Î: Care este cea mai mare greșeală de aprovizionare cu tuburile dreptunghiulare?
A: Tolerante vagi. Dacă lățimea/înălțimea, răsucirea, detaliile colțului sau starea suprafeței nu sunt definite, puteți obține tuburi care „îndeplinesc cotația”, dar care nu au asamblat.
Î: Tuburile dreptunghiulare măresc căderea de presiune?
R: Pot, în funcție de geometria internă și de condițiile de curgere. Designul potrivit poate echilibra căderea de presiune și transferul de căldură, dar ar trebui să evaluați obiectivele sistemului (puterea ventilatorului sau puterea pompei) în loc să ghiciți doar pe baza formei.
Î: Ce ar trebui să-i spun unui furnizor pentru a evita problemele legate de lipire sau îmbinare?
R: Împărtășiți metoda de îmbinare (brazare, sudare, expansiune mecanică etc.), curățenia necesară a suprafeței și orice dimensiuni critice care afectează controlul golurilor. Alăturarea fiabilității este adesea mai sensibilă la curățenie și consecvență decât se așteaptă echipele.
Î: Cum știu dacă aplicația mea este potrivită pentru tuburi dreptunghiulare?
R: Dacă sunteți constrâns de spațiu, vă lupți cu consistența contactului cu aripioarele sau încercați să reduceți variabilitatea ansamblului, tuburile dreptunghiulare merită evaluate. Cel mai bun pas următor este să comparați prototipurile sau rezultatele simulării folosind geometria reală a bobinei.
Dacă evaluați tuburile dreptunghiulare pentru un nou design de schimbător de căldură - sau încercați să reparați o bobină existentă care are performanțe slabe - nu mizați pe specificații „suficient de apropiate”. Aduceți-vă dimensiunile, toleranțele, condițiile de lucru și metoda de îmbinare pe masă și aliniați-vă pe un design de tub pe care linia dvs. de producție poate rula constant.
Doriți un proces de cotare mai rapid și mai curat și mai puține surprize în versiunile de probă?contactaţi-neși împărtășește-ți detaliile desenului și aplicației — viitorul tău sine (și echipa de producție) îți va mulțumi.
