De ce sunt tuburile ovale plate un upgrade inteligent pentru răcire compactă și de înaltă performanță?

Dacă ați încercat vreodată să atingeți o țintă mai dură de respingere a căldurii fără a crește grosimea miezului radiatorului (sau costul BOM), probabil că v-ați confruntat cu aceleași dureri de cap: suprafață insuficientă, cădere prea mare de presiune, dimensiuni inconsecvente ale tubului, problemele de legături ale aripioarelor după lipire și scenariul de coșmar - defecțiuni de câmp cauzate de scurgeri. Tuburi ovale platesunt adesea aleși pentru a rezolva exact acele constrângeri, dar numai atunci când geometria, metoda de fabricație și controalele de calitate se potrivesc cu aplicația.

Abstract

Cuprins

Contur

1. Punctele dureroase:
   • Blocaje termice în spații înguste
   • Căderea presiunii vs conflicte țintă de debit
   • Scurgeri, defecte de lipire și dimensiuni inconsecvente
2. Geometria:
   • Îmbunătățirea suprafeței și contactul aripioarelor
   • Avantajele ambalării în miezuri subțiri
   • Compensații: integritatea cusăturilor, curățenia și controlul toleranței
3. Specificația:
   • Înștiințări obligatorii pentru desen
   • Alegerea materialului și a coroziunii
   • Cerințe de testare care reduc erorile de câmp
4. Execuția:
   • Puncte de control QC și criterii de acceptare
   • Tabel pentru modul de eșec pentru triajul cauzei rădăcină
   • Lista de verificare RFQ pentru a scurta timpul de eșantionare

Punctele durerii cumparatorului adresa tuburilor ovale plate

Cele mai multe probleme de aprovizionare și de proiectare din jurul tuburilor radiatorului nu sunt „mistere” – sunt ciocniri previzibile între obiective de performanță și limite de ambalare.Tuburi ovale platesă apară pe lista scurtă atunci când cumpărătorii au nevoie rezolvați unul (sau mai multe) dintre aceste puncte dureroase:

• Transfer de căldură insuficient în grosimea miezului disponibilă:aveți nevoie de o interacțiune mai eficientă a suprafeței cu aripioarele fără a face radiatorul mai adânc.
• Țintele de debit care luptă împotriva scăderii presiunii:performanța termică îmbunătățită nu înseamnă nimic dacă pompa nu poate menține debitul necesar.
• Reducere în greutate:mai ales în sistemele auto și de mobilitate în care fiecare gram este pus la îndoială.
• Riscul de scurgere și expunerea la garanție:calitatea cusăturii, compatibilitatea lipirii și curățenia pot face sau distruge fiabilitatea.
• Probleme de producție:variația dimensională cauzează nepotrivirea aripioarelor, goluri de lipire și vârfuri de resturi.
• Coroziune și ansambluri cu metal mixt:cuplurile galvanice și pregătirea slabă a suprafeței accelerează defecțiunile în medii dure.

Partea practică:Tuburi ovale platepot fi o soluție puternică, dar nu „remediază automat” calitatea sau proiectarea sistemului. Ele recompensează specificațiile bune și pedepsesc achizițiile vagi.

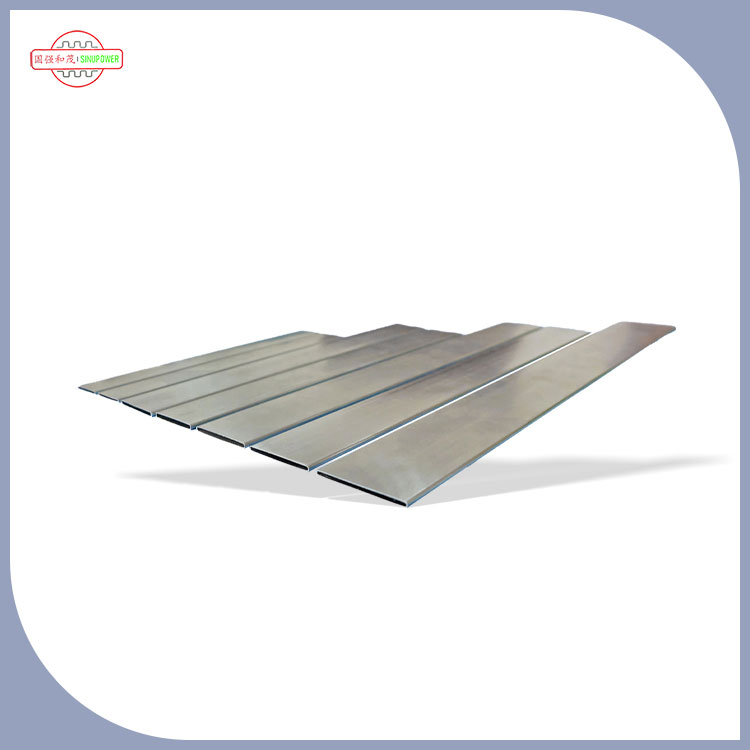

Ce se schimbă atunci când un tub devine „oval plat”

Profilul „oval plat” nu este doar cosmetic, ci schimbă modul în care tubul interacționează cu aripioarele, modul în care aerul curge prin miez, și modul în care căldura se deplasează de la lichidul de răcire în mediul exterior.

• Zona de contact mai eficientă a aripioarelor:laturile mai plate oferă, în general, o zonă de lipire mai consistentă decât un tub rotund, ceea ce poate ajuta căile termice atunci când designul aripioarelor este potrivit corespunzător.
• Ambalare mai bună în miezuri subțiri:profilul îi poate ajuta pe proiectanți să potrivească mai multe rânduri de tuburi sau să optimizeze pasul aripioarelor fără a crește ansamblul.
• Potențial de performanță îmbunătățită pe partea aerului:în funcție de geometria aripioarelor și a peretelui, transferul de căldură pe partea de aer poate fi îmbunătățit, menținând în același timp rezistența gestionabilă a fluxului de aer.
• Mai multă sensibilitate la toleranță și integritatea cusăturii:beneficiile dispar rapid dacă grosimea peretelui sau calitatea cusăturii variază între loturi.

Cum să specificați tuburi ovale plate fără dus-întors costisitor

Dacă RFQ-ul dvs. spune „tub oval plat pentru radiator”, veți primi zece citate și unsprezece interpretări. Cel mai rapid mod de a tăia riscul este de a specifica ceea ce controlează de fapt performanța și fiabilitatea.

Lista de verificare a specificațiilor pe care o puteți lipi într-un RFQ

• Dimensiuni profil tub:axa principală, axa secundară și raza colțului (atașați un desen sau o schiță în secțiune transversală).
• Grosimea peretelui și toleranța:include grosimea țintei și variația acceptabilă.
• Lungimea, toleranța de tăiere și starea finală:controlul bavurilor, perpendicularitatea capătului și cerințele de manipulare.
• Material și temperatură:specificați familia aliajelor de aluminiu sau proprietățile necesare (conductivitate termică, rezistență la coroziune, formabilitate).
• Metoda de cusătură / sudare:definiți dacă tubul este sudat și ce acceptare a cusăturii este necesară (vizual + test de scurgere + rezistență).
• Stare suprafata:cerințele de curățenie pentru lipire, plus orice nevoie de acoperire sau tratare a suprafeței.
• Conditii de functionare:tipul lichidului de răcire, presiunea maximă, impulsurile de presiune, intervalul de temperatură și mediul de coroziune.
• Teste și înregistrări de calitate:metoda de testare a scurgerilor, planul de eșantionare, trasabilitatea și formatul raportului de inspecție.
• Ambalare si manipulare:ambalaj anti-deformare, protecție împotriva umezelii și criterii de deteriorare la sosire.

Un tabel practic „trebuie întrebat” pentru cumpărători

Controlul calității care previne efectiv scurgerile și deșeurile

Cumpărătorii aud adesea „QC strict” în fiecare ofertă. Diferența este dacă QC este legat de prevenirea eșecului. PentruTuburi ovale plate, cele mai semnificative puncte de control includ de obicei:

• Verificarea materialului primit:aliajul/temperatul consistent și trasabilitatea reduc variabilitatea în aval.
• Control dimensional în proces:stabilitatea profilului în timpul formării și sudării este fundamentul randamentului.
• Monitorizarea cusăturii:Continuitatea cusăturii, consistența penetrării sudurii și defectele de suprafață sunt indicatori timpurii ai riscului de scurgere.
• Testarea scurgerilor:testele de scurgere a aerului bazate pe presiune (sau echivalent) detectează defecte înainte de expediere.
• Verificări de curățenie și reziduuri:deosebit de critic atunci când următorul pas este lipirea sau îmbinarea pe bază de flux.
• Controale de ambalare:tuburile cu pereți subțiri se deformează ușor; daunele transportate devin resturi ascunse în timpul asamblarii.

Eșecurile comune și cum să le preveniți

Când un radiator se defectează, tubul este adesea învinuit primul - dar cauza principală poate fi golurile din specificații, incompatibilitatea lipirii, deteriorarea la manipulare sau coroziunea din cauza designului mixt de metal. Acest tabel vă ajută să triați rapid problemele.

Acolo unde tuburile ovale plate funcționează cel mai bine

Tuburi ovale platesunt utilizate în mod obișnuit atunci când aveți nevoie de performanță termică ridicată într-un miez compact și puteți controla procesul de fabricatie si imbinare. Zonele tipice potrivite pentru scop includ:

• Radiatoare auto:echilibrând respingerea căldurii, greutatea, constrângerile de ambalare și consistența volumului de producție.
• Miezuri de încălzire și schimbătoare de căldură HVAC:ansambluri compacte cu cerințe puternice privind rezistența la scurgeri și repetabilitate.
• Sisteme industriale de racire:unde performanța stabilă și durata de viață lungă contează mai mult decât cel mai mic cost inițial.
• Aplicații speciale de răcire:atunci când profilul tubului ajută la potrivirea unei structuri unice a aripioarelor sau a unei căi de flux de aer.

Cele mai bune proiecte trateazăTuburi ovale plateca o componentă a sistemului — nu o marfă. Acea mentalitate este cea care previne „Tub ieftin, eșec scump.”

Cum să lucrezi cu un furnizor ca un inginer, nu un jucător de noroc

O relație de încredere cu furnizorii începe cu un limbaj tehnic comun. Iată un flux de lucru ușor care reduce ciclurile de eșantionare:

1. Distribuiți un desen simplu mai devreme:secțiune transversală, toleranțe, lungime și stare de capăt.
2. Definiți-vă testele de acceptare:metoda de testare a scurgerilor și criteriile de trecere/eșec înainte de cotare, nu după încercare.
3. Aliniați la procesul de alăturare:lipire, sudare sau alte etape de asamblare care influențează starea suprafeței și curățenia.
4. Solicitați un lot pilot mic:construiți câteva miezuri și validați: scurgere, presiune, stabilitate termică și dimensională.
5. Blocați așteptările privind trasabilitatea:marcarea lotului sau documentarea lotului face posibilă analiza cauzei principale.

Dacă evaluați furnizorii, vă ajută să alegeți unul care este deja axat pe producția de tuburi de transfer de căldură, mai degrabă decât „tuburi metalice generale”. De exemplu,Tuburi de transfer de căldură Sinupower Changshu Ltd. îşi poziţionează producţia în jurul soluții de tuburi pentru radiatoare și schimbătoare de căldură, inclusiv formate de tuburi ovale plate și sudate utilizate în sistemele de răcire. Cel mai practic motiv pentru care contează este simplu: echipele care trăiesc în această nișă tind să înțeleagă modurile reale de eșec (scurgeri, probleme de lipire, deformare) și construiți-le QC în jurul prevenirii acestora.

FAQ

Î1:Tuburi ovale plate vs tuburi rotunde pentru calorifere?

Profilele ovale plate sunt adesea selectate pentru eficiența ambalării și avantajele de contact ale aripioarelor în miezurile compacte, în timp ce tuburile rotunde pot fi mai simplu în unele configurații de producție. Cea mai bună alegere depinde de designul aripioarelor, de constrângerile de spațiu și de consistența pe care o puteți păstrează pe loturile de producție.

Î2:Tuburi ovale plate sudate pentru calorifere?

Modelele sudate pot oferi performanțe puternice atunci când integritatea cusăturii este strict controlată și verificată prin teste de scurgere. Dacă sistemul dvs vede cicluri de presiune înaltă, asigurați-vă că criteriile de acceptare a cusăturilor și metodele de testare sunt definite clar în specificațiile de achiziție.

Î3:Ce să includeți într-un RFQ pentru tuburi ovale plate?

Minim: dimensiunile profilului cu toleranțe, grosimea peretelui, cerințele de material, metoda și criteriile de testare a scurgerilor, curățenia așteptările pentru lipire și cerințele de ambalare/manipulare pentru a preveni deformarea.

Î4:Cum se reduce scurgerile după lipire?

Concentrați-vă pe curățenie, compatibilitatea stării suprafeței cu procesul dvs. de lipire, dimensiuni stabile ale tubului (pentru o potrivire constantă a aripioarelor), și testarea scurgerilor aliniate cu realitatea dvs. de producție - nu doar o declarație generică „QC aprobat”.

Î5:Considerații de coroziune pentru tuburile ovale plate?

Riscul de coroziune depinde de mediu, de chimia lichidului de răcire și de interfețele mixte cu metale. Aliniați selecția aliajului și orice strategie de acoperire cu condițiile reale de serviciu și clarificați dacă aplicația dvs. include expunere la sare, umiditate sau medii agresive.

Închiderea și pașii următori

Tuburi ovale platepoate fi o actualizare cu efect de pârghie ridicat atunci când aveți nevoie de ambalaje compacte, performanțe termice mai bune și consistență sigură a producției -dar numaicând sunt scrise specificațiile tubului, integritatea cusăturii și punctele de control QC suficient de clar pentru a elimina ambiguitatea.
