Cum rezolvă tuburile dreptunghiulare provocările legate de spațiu și performanță în sistemele moderne de transfer de căldură?

Contur dintr-o privire

• Definiți postul:sarcină termică, presiune, temperatură, chimia fluidelor, constrângeri de amprentă.
• Alegeți geometria:latime/inaltime, grosimea peretelui, raza coltului, dreptate, lungime.
• Alege materialul cu înțelepciune:coroziune, conductivitate termică, fabricație, disponibilitate.
• Planificați îmbinarea și asamblarea:sudare/brazare, etanșare suprafețe, controlul distorsiunii.
• Verificați calitatea:inspectie dimensionala, testare de scurgere, curatenie a suprafetelor, trasabilitate.

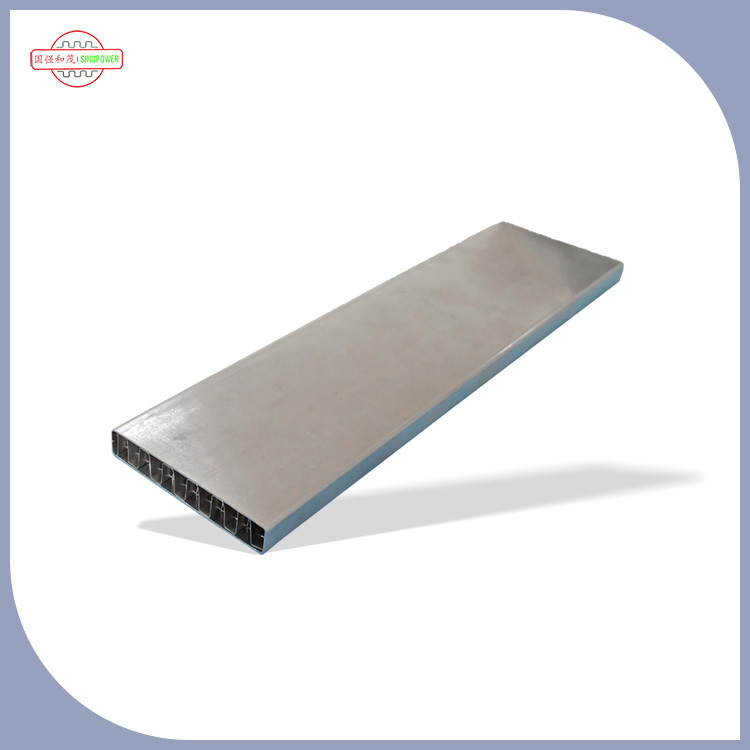

De ce să alegeți tuburi dreptunghiulare

Cumpărătorii trec rar laTuburi dreptunghiularedoar pentru că arată diferit. Comutarea are loc de obicei atunci când unul dintre aceste puncte dureroase devine inevitabil:

• Spațiul este limitat:Profilele dreptunghiulare se pot împacheta strâns și pot urma limite plate, cu mai puțin spațiu pierdut.
• Integrarea este incomodă:Laturile plate pot simplifica montarea, prinderea și alinierea în comparație cu tuburile rotunde.
• Dispunerea transferului de căldură necesită flexibilitate:Unele ansambluri beneficiază de o suprafață de contact mai mare cu plăci sau aripioare.
• Cerințe de control al fluxului:În funcție de proiectare, puteți adapta geometria internă pentru a influența distribuția fluxului (dar numai cu o inginerie și validare adecvate).

Acestea fiind spuse, geometria dreptunghiulară introduce, de asemenea, riscuri pe care trebuie să le gestionați: subțierea pereților la colțuri, deformarea în timpul sudării și așteptări dimensionale mai strânse dacă tubul trebuie să se etanșeze pe suprafețe plane. Vestea bună este că majoritatea defecțiunilor provin din specificații neclare, nu din forma în sine.

Aplicații obișnuite și unde încep de obicei problemele

Tuburi dreptunghiulareapar în multe sisteme de transfer de căldură și industriale, mai ales atunci când ansamblul trebuie să fie compact, robust și ușor de integrat.

• Schimbătoare de căldură și răcitoare:unde densitatea de ambalare, distanța uniformă sau contactul cu plăcile sunt importante.
• Ansambluri de tip radiator:unde tuburile interfață cu aripioare sau distribuitoare de căldură plate.
• HVAC industrial și răcire proces:unde spațiul de instalare este restrâns.
• Sisteme de skid și echipamente modulare:unde rutarea și montarea trebuie să fie repetabile.

Unde încep de obicei problemele

• „Am specificat doar dimensiunea exterioară.”Fără raza colțului și toleranța peretelui, potrivirea și performanța variază.
• „Ar trebui să se etanșeze pe partea plată.”Planeitatea, răsucirea și finisarea suprafeței devin critice, dar nu au fost niciodată menționate.
• „O vom suda la un antet.”Aportul de căldură provoacă distorsiuni, iar tubul nu mai îndeplinește toleranțele de asamblare.
• „Trebuie să rămână curat înăuntru.”Nivelul de curățare și ambalajul nu au fost definite, ceea ce a dus la contaminare și reprelucrare.

Ce să specificați pentru a obține exact ceea ce aveți nevoie

Dacă dorițiTuburi dreptunghiularepentru a funcționa previzibil, tratați achiziția ca pe o componentă funcțională, nu ca pe o marfă generică. O specificație puternică include de obicei:

• Dimensiuni exterioare (L × H):specificați valorile nominale și toleranțele acceptabile.
• Grosimea peretelui:definiți grosimea nominală și grosimea minimă admisă (mai ales importantă la colțuri).
• Raza colțului:geometria colțului afectează potrivirea, concentrarea tensiunilor și zona de curgere.
• Lungime și stare de capăt:toleranța de tăiere, perpendicularitatea, cerințele de debavurare și dacă capetele trebuie acoperite sau protejate.
• Dreptate și răsucire:esențial pentru tiraje lungi, inserarea header-ului și suprafețele de etanșare.
• Stare suprafata:murat/pasivat, recoacet strălucitor, finisaj de moara sau alt finisaj convenit; definiți așteptările de curățenie.
• Presiune si temperatura:condițiile de operare și de testare ajută la alinierea materialelor și a planurilor de inspecție.
• Mediu media/coroziune:cloruri, compuși ai sulfului, glicoli, uleiuri, calitatea apei etc.
• Strategia privind cantitatea și lotul:prototipuri față de producția de masă și dacă aveți nevoie de loturi consistente pentru repetabilitate.

Un sfat practic: dacă tubul trebuie să se împerecheze cu o garnitură, o placă sau o fantă pentru colector, includeți un desen simplu sau o definiție de calibre „go/no-go”. Acest singur pas previne majoritatea surprizelor „nu se potrivește”.

Selecția materială care se potrivește cu realitatea

Mulți cumpărători încep prin a întreba: „Care aliaj este cel mai bun?” Cea mai bună întrebare este: „Pentru ce material este cel mai bunmelefluid, temperatură, metoda de îmbinare și realitatea de întreținere?” PentruTuburi dreptunghiulare, răspunsul corect echilibrează rezistența la coroziune, performanța termică, formabilitatea și stabilitatea furnizării.

• Opțiuni din oțel inoxidabil:adesea ales pentru rezistența la coroziune și durabilitate în medii solicitante. Acordați atenție expunerii la cloruri, substanțelor chimice de curățare și condițiilor de fisuri.
• Opțiuni din oțel carbon:rentabil acolo unde coroziunea poate fi controlată (acoperiri, inhibitori, fluide în buclă închisă). Verificați că planul de întreținere este aliniat cu riscul.
• Opțiuni din aluminiu:ușor, cu o conductivitate bună, dar metodele de îmbinare și compatibilitatea galvanică trebuie gestionate cu atenție.
• Aliaje de cupru:performanță termică puternică în aplicații specifice, dar compatibilitatea cu anumite substanțe chimice contează.

Dacă nu sunteți sigur, descrieți povestea completă a fluidului - pornire, oprire, curățare, evenimente nerespectate - deoarece problemele de coroziune provin adesea din „zile rare”, nu din funcționarea normală.

Producerea și alăturarea capcanelor (și cum să le evitați)

Profilurile dreptunghiulare introduc realități de formare pe care cumpărătorii nu le anticipează întotdeauna. Iată ce trebuie să urmăriți când comandațiTuburi dreptunghiularepentru ansambluri de transfer termic:

• Subțierea colțurilor:Formarea poate reduce grosimea la colțuri. Dacă rezistența, presiunea sau oboseala contează, specificați o cerință de grosime minimă și o abordare de inspecție.
• Backback dimensional:Unele materiale se „relaxează” după formare. Acordați toleranțe care reflectă capacitatea reală de producție și nevoile dvs. de asamblare.
• Influența cusăturii de sudură (dacă tubul sudat):Locația și calitatea cusăturii pot conta pentru îndoire, expansiune sau inserarea capului. Dacă poziția cusăturii contează, indicați-o.
• Distorsiuni în timpul sudării la colectori:Aportul de căldură poate scoate tubul din pătrat. Control prin fixare, secvență de sudură și cerințe realiste de planeitate/rectitudine.
• Curățenia după procesare:Lubrifianții și particulele pot dăuna performanței sistemului. Definiți curățenia internă și ambalajul pentru a-l proteja.

Aici contează producătorii cu experiență. Mulți cumpărători lucrează cu parteneri precumTuburi de transfer de căldură Sinupower Changshu Ltd.deoarece tuburile de transfer de căldură sunt mai puțin îngăduitoare decât tuburile structurale generale — micile abateri se pot transforma în cascadă în scurgeri, schimbări de cădere de presiune și reprelucrare a ansamblului.

Verificarea calității și documentația

Dacă proiectul dvs. are o toleranță strictă la risc - gândiți-vă la scurgeri de lichid de răcire, costuri de nefuncționare sau expunere la garanție - includeți verificări de calitate în ordine în loc să sperați să nu apară probleme.

• Inspecție dimensională:confirmați L × H, grosimea peretelui (inclusiv colțurile dacă este critic), dreptatea și răsucirea.
• Teste de scurgere și integritate:definiți metoda de testare și criteriile de acceptare adecvate aplicației dvs.
• Verificări de suprafață și curățenie:deosebit de important pentru schimbătoarele de căldură unde murdărirea sau contaminarea afectează performanța.
• Trasabilitate:identificarea căldurii/lotului și documentarea ajută la analiza coerenței și a cauzei principale.

O mișcare practică de cumpărare: solicitați un lot mic de pre-producție și efectuați o probă reală de asamblare. Este cel mai rapid mod de a confirma că dvsTuburi dreptunghiularese va comporta în amenajările dvs. reale și în procesul de alăturare.

Tabel de comparație rapidă

Lista de verificare a cumpărătorului

• Care sunt condițiile de funcționare (presiune, temperatură, ciclu de funcționare)?
• Ce chimie fluidă va vedea tubul în timpul utilizării și curățării normale?
• Ce etapă de asamblare este cea mai sensibilă (inserarea headerului, etanșarea, sudarea, lipirea)?
• Ce dimensiuni sunt cu adevărat critice: lățime/înălțime, perete, raza colțului, dreptate, răsucire?
• Aveți nevoie de controale de curățenie internă și ambalaje de protecție?
• La ce verificare vă așteptați: raport dimensional, test de integritate, trasabilitate material?
• Doriți un mic lot de probă înainte de producția completă?

FAQ

Î1: Tuburile dreptunghiulare sunt întotdeauna mai bune decât tuburile rotunde pentru schimbătoare de căldură?

Nu întotdeauna.Tuburi dreptunghiularepoate fi excelent atunci când constrângerile de spațiu, densitatea de ambalare sau integrarea pe partea plană contează. Tuburile rotunde pot fi mai simple pentru îndoire, fitinguri standard și unele rute de fabricație. Alegerea „mai bună” depinde de metoda dvs. de asamblare, de căderea de presiune admisă și de constrângerile de instalare.

Î2: Ce detalii dimensionale provoacă cea mai mare reluare?

Definițiile lipsă pentru raza colțului, răsucirea, dreptatea și perpendicularitatea capătului sunt factori obișnuiți. Dacă tubul trebuie să se potrivească într-o fantă de colectare sau să se etanșeze pe o placă, acele detalii „secundare” devin cerințe primare.

Î3: Cum reduc riscul de scurgere într-un ansamblu colector cu tub dreptunghiular?

Începeți cu o definiție clară a interfeței: dimensiunea slotului, adâncimea de inserare și stiva de toleranțe. Apoi controlați geometria tubului (întorsătură/dreapta), calitatea capătului (debavurare/ecuadrarea) și distorsiunea termică a metodei de îmbinare. O mică încercare de asamblare pre-producție este adesea cea mai rapidă validare.

Î4: Ce ar trebui să întreb despre grosimea peretelui la colțuri?

Dacă presiunea sau oboseala contează, solicitați o cerință minimă de grosime a peretelui (nu doar nominală) și clarificați cum va fi verificată. Comportamentul colțului depinde de modul de formare și de material.

Î5: Pot folosi aceeași alegere de material pentru orice lichid de răcire sau proces de curățare?

Este riscant să presupunem asta. Unele fluide sunt stabile în funcționarea normală, dar devin agresive în timpul curățării, evenimentelor de temperatură ridicată sau stagnării. Furnizați „povestea de viață fluidă” completă atunci când selectați materialul pentruTuburi dreptunghiulare.

Î6: Ce face un furnizor „bun” pentru tuburile dreptunghiulare de transfer termic?

Consecvența, documentația și controlul proceselor contează la fel de mult ca și prețul. Vrei un partener care să înțeleagă stabilitatea dimensională, așteptările privind curățenia și modul în care metodele de îmbinare afectează performanța finală, mai ales când trece de la prototip la producția de volum.

Gânduri finale

Tuburi dreptunghiularepoate fi o soluție inteligentă atunci când designul dumneavoastră are nevoie de ambalare compactă, montare previzibilă și integrare eficientă în ansamblurile moderne de transfer de căldură. Cea mai mare diferență între un proiect neted și unul dureros este simplă: specificații clare și verificare care se potrivește cu modul în care vor fi utilizate efectiv tuburile.

Dacă plănuiți un nou design sau depanați un ansamblu existent,Tuburi de transfer de căldură Sinupower Changshu Ltd.vă poate sprijini cu îndrumări practice privind dimensiunile, materialele și pregătirea pentru producție. Sunteți gata să treceți de la cerințe la un plan de aprovizionare de încredere? Contactaţi-nepentru a discuta despre aplicația dvs. și pentru a obține o soluție adaptată sistemului dvs.
